ioBroker Energiefluss Adapter

Wer viele Verbraucher, eine Solaranlage, einen Batteriespeicher oder aber auch ein E-Auto hat, der will irgendwann auch wissen, wohin gerade wie viel Strom im Haus fließt. Und genau für diesen Zweck gibt es für den ioBroker den tollen Energiefluss Adapter!

Installation

Zur Zeit (Februar 2023) ist der Adapter leider noch nicht in der offiziellen Liste der ioBroker Adapter zu finden. Aus diesem Grund muss der Adapter über die sogenannte Katze installiert werden – aber dies ist ganz einfach.

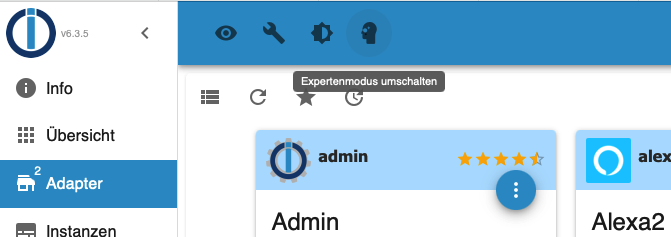

Im ioBroker öffnest Du als Erstes den Adapter Tab auf der linken Seite. Hier nun aktivierst Du den Experten Modus

Expertenmodus im ioBroker

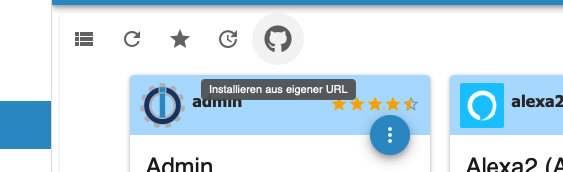

Ist dieser aktiviert hast Du die Möglichkeit eigene Adapter zu installieren – und genau diese Möglichkeit brauchen wir zurzeit noch. Hierfür klicke bitte einfach auf das Katzensymbol, was nun erschienen ist:

Eigene Adapter installieren

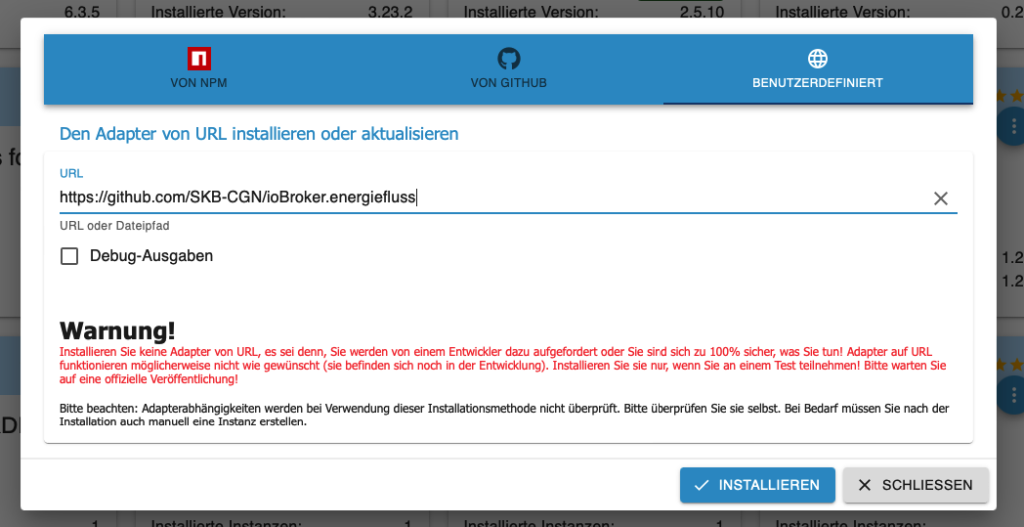

Nachdem Du nun auf die kleine Katze geklickt hast, ist es Dir möglich Adapter aus einer benutzerdefinierten Quelle zu installieren. Und genau hier tragen wir nun die Github Adresse vom Adapter ein:

Energiefluss Adapter hinzufügen

Hier ebenfalls nochmals die Adresse zum Adapter: https://github.com/SKB-CGN/ioBroker.energiefluss

Ist dann der Adapter hinzugefügt, müssen wir noch eine Instanz erstellen. Dieser Schritt ist ebenfalls im Video erklärt – Du kannst nämlich jetzt den Adapter, wie jeden anderen Adapter auch, über den ioBroker bequem installieren.

Wichtig – der WEB Adapter muss ebenfalls unbedingt installiert sein – sonst funktioniert dies nicht.

Konfiguration

Wichtig an dieser Stelle ist, dass man sich mit den Daten vertraut macht. Bei einem einfachen Zwischenstecker als Verbraucher ist dies natürlich einfach. Aber wie ist es, wenn man be- und entladen der Batterie, einspeisen der PV Anlage, Produktion der Anlage, Verbrauch vom Haus usw. im Auge behalten will? Hier ist es wichtig, dass die Daten erst mal stimmen und man weiß, was, wohin geht 🙂 .

Nach der Installation also startet man mit der Konfiguration, wie im Video auch zu sehen. Ein weiterer wichtiger Punkt hier ist, dass man die Punkte auf der rechten Seite sich anschaut, wenn man beispielsweise mehrere Punkte der Daten hat (be- und entladen der Batterie z.B.) dann muss hier auch dieses aktiviert werden. Ansonsten erkläre ich jeden Schritt im Video, auf das hier hier nun gern hinweisen möchte.

Video

Vielleicht auch interessant?

Beitrag teilen:

21 Kommentare. Hinterlasse eine Antwort

  • Joachim Kulms
    11. Februar 2023 11:36

    Guten Morgen, sehr schönes Video, gut gemacht. Ich bin iobroker-Azubi im 2. Lehrjahr. Dieser Adapter war mir im Oktober 22 eher zufällig begegnet, seither verfolge ich die Entwicklung. Der Entwickler macht m.E. einen guten Job, ist bei Problemen ansprechbar. Ein Hinweis: energiefluss benötigt den vis-Adapter samt Lizenz. Ansonsten hast Du ja mE. auf alles hingewiesen. Vielen Dank.
    Beste Grüße nach Ostfriesland

  • Ulrich Betzenbichler
    11. Februar 2023 18:26

    Hallo,
    Ich habe den ‘Energiefluss’ -Adapter installiert und kann die instanz auch einrichten und sie startet richtig, alles ‘grün’.
    Ich habe auch “VIS” mit einer Lizenz schon lange auf meinem IOBroker installiert.
    Leider bekomme ich folgenden Fehler wenn ich das Energiefluss-Diagramm anzeigen will.
    Fehler: Gesicherte Verbindung fehlgeschlagen

    Beim Verbinden mit 192.168.99.25:8082 trat ein Fehler auf. SSL hat einen Eintrag erhalten, der die maximal erlaubte Länge überschritten hat.

    Fehlercode: SSL_ERROR_RX_RECORD_TOO_LONG

    Die Website kann nicht angezeigt werden, da die Authentizität der erhaltenen Daten nicht verifiziert werden konnte.
    Kontaktieren Sie bitte den Inhaber der Website, um ihn über dieses Problem zu informieren.

    Der Fehler scheint zu sein, dass VIS auf dem Port 8082 eine http-Verbindung will, der Energiefluss aber eine HTTPS aufmachen will.
    Nur zur Info, Ich habe alles auf einem Raspi laufen und greife vom PC aus auf den Webserver im Raspi zu.

    Irgendeine Idee, was das Problem sein kann

  • Ulrich Betzenbichler
    18. Februar 2023 9:33

    Hi Stefan,
    Ich weiß, das ist hier nicht die ganz richtige Stelle, aber ich habe in diesem Video gesehen, dass du eine E-Go Wallbox verwendest.
    Du verwendest also wahrscheinlich auch den E-Go adapter im Iobroker.
    Ich möchte mir auch eine Wallbox mit Steuerung über iobroker zulegen.
    Ich möchte den Ladestrom der Wallbox an den momentanen Ertrag meiner PV anpassen.
    Meine 2 Fragen:
    Kann über IObroker die Wallbox zwischen 1phasig und 3phasig umgeschaltet werden?
    Kann über IObroker der Ladestrom dann jeweils zwischen 6A und 16A geregelt werden?

    Ich weiß, dass die Wallbox so geregelt werden kann. Ich weiß aber nicht ob der IObroker-Adapter das kann.

    Vielen Dank im Voraus
    Uli

  • Joachim Kulms
    20. Februar 2023 7:39

    Guten Morgen Uli, ich klinke mich einfach mal ein.
    Zu dem Fehler: Schau mal im iob in die Instanz des web-adapters. Bei den Einstellungen unter Haupteinstellung kannst Du http/https auswählen (bei mir http eingestellt). Die socket.io sollte -soweit ich weiß- auf integriert stehen. Vielleicht hilft der Tip weiter…
    zur go-e Wallbox: Ich nutze seit Feb22 eine go-e V3 Serie ab 07xxxx, die funktioniert problemlos. Der Vorgänger V3/05xxxx aus Nov21 wurde wegen unbrauchbarem WLan anstandslos getauscht. Ich nutze auch den go-e Adapter im iob. Dieser liest die Daten der Wallbox aus, bei mir via API, MQTT geht aber auch. “Regeln” im Sinne einer “PV-Überschussladung” kann der Adapter mW. nicht. Die Wallbox selbst kann Phasenumschaltung und schrittweise Ladestromeinstellung. Ich bediene sie via go-e App (kann aktuell kein PV-Überschussladen) oder alternativ mit einer anderen App (mal nach Kaiser Software Engineering suchen, da wird auch einiges erklärt…). Die kann offenbar PV-Überschussladung mit vielen WB´s und PV-Systemen in einem Entgeltmodell. Ich selbst nutze das nicht, da wir Nachtlader sind.
    Beste Grüße

  • Ulrich Betzenbichler
    20. Februar 2023 9:27

    Danke Joachim,
    Vielen Dank für deine Antwort. Das Problem mit Anzeige des Energieflusses war ein Bedienfehler meinerseits. Ich habe auf den ‘Energiefluß’ am Ende der Menüleiste des IObrokers am linken Bildschirmrand zu clicken. Das bringt die Fehlermeldung. Wenn ich auf das Anzeige-Symbol direkt in der Instanz des Adapters clicke, funktioniert es.
    Zur go-e Wallbox: Ich weiß, dass die Wallbox oder der Adapter im IOB nicht ‘out of the Box’ die PV-Überschußladung kann.
    Ich habe mir im IOB so etwas wie einen Wallbox-Simulator programmiert (gespeicherte Variablen + Blockly-Scripte zur Berechnung).
    Ich bekomme per MQTT die aktuellen Werte meiner PV und kann dann über Skripte im IOB die Werte in der virtuellen Wallbox entsprechend setzten.
    Meine Frage war eigentlich nur, ob die Umschaltung auf Einphasig und die Einstellung des Ladestroms über den e-go Adapter funktioniert. Meine PV hat nur 5KW DC, ca. 4kW AC, also muss ich zur Überschußladung auf einphasig umschalten und den Strom von 6A auf 16A regeln. Ich habe mal irgendwo gelesen, dass diese Umschaltung früher bei e-go Adaptern und Wallboxen nicht richtig funktioniert hat.
    Hoffentlich ist das Problem inzwischen behoben.

  • Joachim Kulms
    20. Februar 2023 11:34

    Ja, da war in irgendeinem Forum mal was. Habe ich nicht verfolgt. Hinsichtlich der PV sind wir wohl ähnlich aufgestellt. Meine 6kWp mit Speicher (nicht zufällig von rct?) ist auf Verbrauch Haushalt ohne Charger ausgelegt. Da das einphasige laden doch sehr zeitintensiv ist, fahre ich eine andere Strategie: Der Charger ist elektrisch nicht in der Bilanzhülle der PV. Damit zieht er mir beim Nachtladen auch nicht den PV-Speicher (Größenverhältnis ist halt 1:10) leer. Wenn ich mal tagsüber lade, stelle ich 3phasig 6A ein und nehme mit, was die Module nach Direktverbrauch und Laden der PV-Batterie noch ausspeisen. Der Rest halt aus dem Netz.
    Beste Grüße

  • […] Um jetzt das EVCC System mit dem ioBroker zu verbinden, kannst Du verschiedene Wege gehen. Zum einen ist es möglich, dies über MQTT zu verbinden. Ich in meinem Fall habe mich einfach für den EVCC Adapter entschieden, der noch im Beta Stadium ist. Daher musste ich diesen über die “Katze” installieren. Auch diesen Schritt habe ich schon mal in einem anderen Beitrag gezeigt: https://www.verdrahtet.info/2023/02/11/iobroker-energiefluss-adapter/ […]

  • Norbert Stöckel
    24. Februar 2023 12:52

    Hallo, kann den Energieflussadapter nicht installieren. Bei mir kommt der Fehler, ERROR, Process exited with cod 33. Bei mein anderen iobroker hat sich der iobroker beim runterladen aufgehangen! Ich habe zwei Raspi 4 mit einmal 8GB und einmal 4GB. Bei den 8GB kommt der Fehler, bei den 4GB aufgehangen!!!???
    Komme bei beiden nicht weiter.

    • Hi Norbert, das ist merkwürdig. Ich würde Dich daher bitten den Entwickler einmal anzuschreiben. Aber vorher (fällt mir gerade beim schreiben ein) – ist Dein ioBroker auf dem neusten Stand? Sind node.js usw. geupdated? Das solltest Du vielleicht vorher nochmal checken.

  • Norbert Stöckel
    26. Februar 2023 11:47

    Danke für deine Antwort. Hallo Stefan, der Energieflussadapter läuft jetzt. Mein System war auf dem neuesten Stand. Hatte es vorher neu aufgesetzt auf den Raspi 4 mit 4GB Ram. Was ich zu dem Zeitpunkt der installation des energieflussadpter noch nicht installiert hatte, war der web-adapter. Diesen hatte ich dann erst einmal nachinstalliert. Danach konnte ich den energieflussadapter installieren. Was ich merkwürdig fand ist dass, das die Adapter “Einfache RESTful API,
    socket.io und Web socket” bei den Adaptern blau hinterlegt waren. Diese hatte ich aber nicht installiert. Vielleicht wurden die Adapter gebraucht, weil ich den Web Adapter noch nicht installiert hatte. Diese lasse ich erst einmal trotzdem drauf. Hatte mit dem anderen System (ebenfalls auf dem neuesten Stand) Raspi 4 mit 8GB Ram problebme in der Vis bei der Darstellung. Wollte das hier mal schildern, vielleicht hat ja jemand auch ein Problem mit den Energieflussadapter. Beste Grüße Norbert

  • Gisela Oppel
    26. Februar 2023 14:26

    Hallo Stefan,
    wieder ein super Beitrag von Dir, gut erklärt. Ich habe nur das Problem, dass beim Erstellen des Datenpunktes unter Variable/Energie bei mir der Alias nicht angegzeigt wird wie kann ich das machen.
    Gruß Gisela

  • peter jagusch
    24. Mai 2023 8:20

    Hallo Stefan, auch dieses Video hat mir sehr gut gefallen, aber leider läuft die Sache bei mir nicht:
    – die Aliase sind richtig eingerichtet, in den Alias-Objekten stehen die richtigen Zahlenwerte (z.B. -237,84)
    – der Link in den Instanzeneinstellungen ist richtig gesetzt (über die Lupe rechts ausgewählt und zig mal verglichen)
    – trotzdem zeigt das Diagramm als Wert “0.00” an, der Wert wird also offensichtlich nicht gelesen
    ich habe inzwischen viel ausprobiert:
    – die Energiefluss-Instanz gelöscht und neu erstellt,
    – die Originalinstanz statt des Alias als Datenquelle verwendet
    – im Alias den Zustandstyp von Zahl auf Zeichenkette verändert und zurück,
    – im Alias die Rolle von state auf value geändert und zurück,
    – im alias eine unit eingefügt und zurück
    – eine Berechnungsfunktion verwendet (z.B. val * -1) und zurück

    Nun weiß ich mir keinen Rat mehr – hast du einen für mich?

    • peter jagusch
      24. Mai 2023 13:17

      Hat sich erledigt, netative Werte werden zu Null – wegen der Latenz des Systems habe ich das nicht gemerkt, ich war zu schnell für den Computer 😉

      • Hallo! Alles klar – Danke für Dein Feedback. Bearbeite nun gerade erst die Kommentare – sorry für die Verzögerung

  • Frank Kaminski
    21. Januar 2024 9:44

    Hallo Stefan, Habe mit begeisterung das Video verfolgt habe aber doch eine frage. mein Datenpunkt vom Netzbezug und Eigenverbrauch sind ja der gleiche da ich meinen Stromzähler über Powerfox auslese. Bekomme aber keine Anmiation das ich den Eigenverbrauch vom Netz beziehe es blitz kurz auf. Muss ich mir noch eine zweite Messstelle einrichten ? Also hinter dem Zähler noch einen Shelle3M anbringen ? VG Frank

  • xx-94@t-online.de
    6. Juni 2024 10:21

    Hallo Stefan,
    Danke für den super ioBroker Adapter.
    eine Frage hätte ich da noch, was muss ich einstellen das zwischen Akku und Netz die Verbindung nicht angezeigt wird, weil der Akku nicht ins Netz einspeist.
    Danke
    Gruß
    Martin
