ESPresence im ioBroker nutzen

Anwesenheit im Raum erfassen – Möglichkeiten

Starten wir nun erst einmal mit etwas Theorie – muss ja auch mal sein. Welche Möglichkeiten haben wir eigentlich, um überhaupt zu schauen, ob jemand im Raum ist.

Bewegungsmelder

Sicherlich die am weitesten verbreitete Möglichkeit ist der klassische Bewegungsmelder. Diese kleinen Geräte gibt es schon recht günstig – wie z.B. den von Aquara für circa 15 Euro. Wie der Name aber schon sagt, brauchen wir eine Bewegung im Raum, damit dieses Gerät funktioniert. Das ist irgendwie auch der Nachteil, wie ich finde. Denn oft bewegen sich nur meine Hände, wenn ich z.B. genau dieses Skript schreibe.

Dabei ist es mir schon oft passiert, dass unser Licht einfach ausging. Ebenso als Nachteil empfinde ich es hier, dass der Bewegungsmelder einfach jede Bewegung checkt. Läuft also Katze oder Hund im Raum rum, so wird dieses auch mit als Bewegung aufgenommen.

Präsenzmelder

Der Präsenzmelder ist hier schon besser. So wird hier auch schon die einfache Präsenz im Raum (daher sicher auch der Name) wahrgenommen. Das Licht bleibt eingeschaltet – aber leider auch, wenn meine Katze auf der Tastatur schläft.

Großer Vorteil übrigens vom Bewegungs- und Präsenzmelder ist die Geschwindigkeit. Beide geben Bewegungsdaten recht schnell weiter, sodass fast keine Verzögerung da ist.

Weitere Möglichkeiten

Natürlich gibt es auch viele weitere Möglichkeiten, die Präsenz von Personen im Raum zu überprüfen. So könnte man etwa einen Drucksensor in Stühle oder ins Bett einbauen. Oder überprüft, ob Strom im Raum verbraucht wird. Oder ob jemand Lichter oder andere Geräte ein und ausschaltet. Auch diese Möglichkeiten hat man.

Raumüberwachung via Bluetooth.

Mein Handy und erst recht meine Apple Watch habe ich immer dabei. Jeder ist hier mit Sicherheit anders – aber bei mir ist es so, dass dieses immer in der Hosentasche ist. Und warum nicht dieses Gerät zum Tracken der Anwesenheit nutzen?

Genau dies möchte ich umsetzen. Die Vorteile sind hier recht einfach. Unsere Tiere haben keine Bluetoothgeräte – können daher nicht getrakt werden. Und zusätzlich ist es unter Umständen sogar möglich, dass das System genau weiss wer sich im Raum befindet.

Es gibt aber auch hier einen Nachteil. Die Erkennung ist etwas träge. So dauert es gerne mal 4-5 Sekunden, bis das System weiss, dass jemand im Raum ist. Dies ist zum Schalten vom Licht auf jeden Fall zu langsam. Daher kombiniere ich die Funktion mit einem kleinen Bewegungsmelder – aber dazu gerne später mehr.

Umsetzung

Für die Umsetzung bin ich recht schnell auf das ESPresence Projekt gestoßen. Dieses nutzt einen ESP32, der selbst ein Bluetooth und WLAN Modul besitzt. Was mir auch recht gut passte ist, dass die ESP32 Module recht günstig sind. Ich wollte schließlich keine hunderte Euro ausgeben für das Projekt.

Habe mir also ein paar Module bestellt und diese geflasht. Das Flashen ist suuuuper einfach. Den USB Treiber habe ich schon lange bei mir auf dem Mac installiert.

Das Flashen selbst funktioniert sogar über die Webseite. Bei mir auf dem Mac aber nicht mit Safari – mit Chrome war es aber kein Problem.

Den flashvorgang kannst du am besten im Video verfolgen – ist wirklich einfach.

FLASHEN

Nach dem flashen hab ich mein Handy genommen und mich mit dem vom ESP32 erstellten WLAN verbunden. Auf der Konfig Seite habe ich dann dem ESPresence eine IP zugewiesen sowie die WLAN Daten hinterlegt. Fertig

Weiter geht’s dann am PC – denn nun kann sich ja das Gerät selbst ins WLAN einloggen.

Einstellungen ESP32

Gehen wir nun einmal Schritt für Schritt die Einstellungen durch. Der ESP32 ist übrigens noch am Mac angeschlossen – warum erkläre ich später.

Ganz oben – selbsterklärend – die Sprache. Wichtig ist, dass bei vielen Änderungen einmal das Ganze neu starten muss.

Gleich danach die aktuelle Version. Das Gute ist, dass die Updates automatisch durchlaufen. Damit hat man nichts zu tun.

Danach können wir den Raum konfigurieren. Ebenso – falls erhältlich, den Ethernet Typ. PoE ist hier nämlich auch möglich!

MQTT

Nun wird’s etwas interessanter – die MQTT Einstellungen – also auch die Kommunikation zum ioBroker – wird hier eingestellt. Natürlich kannst Du auch andere Systeme hier einbinden, wenn diese über MQTT kommunizieren.

Im ioBroker habe ich zunächst einmal den MQTT Adapter installiert. MQTT läuft bei mir als Server. Von den Einstellungen her habe ich nicht viel anpassen müssen – nur das ich ein Benutzername und ein Kennwort vergeben wurde, welches wir gleich auch im ESPresence brauchen.

Diese Einstellungen übertragen wir nun ins ESPresence. Die Kommunikation der beiden Systeme ist nun also hergestellt.

Updating

ESPresence hat die Möglichkeit, sich selbst zu updaten. Regelmäßig schaut das System, ob es bei Github eine neue Version gibt. Und wenn dies der Fall ist, wird das Update einfach selbst aufgespielt. In diesem Bereich hast Du die Möglichkeit die Funktion zu deaktivieren, pre-release Updates zu installieren oder aber auch selbst einen Update-Server zu stellen im eigenen Netzwerk.

Ich selbst habe dies bei den Standardeinstellungen gelassen.

Scanning

Kommen wir jetzt zu einem der wichtigeren Punkte. Das Scannen der Geräte. Und hierfür nehme ich nun mein ESP32. Dieser ist nach wie vor mit dem Mac verbunden. Auf der Webseite von espresence gibt es im linken Bereich den Menüpunkt Troubleshooting → Webterminal.

Mithilfe des Webterminals verbinde ich mich nun mit dem ESP32. In der Auflistung sehen wir nun alle Geräte, die sich via Bluetooth in der Nähe befinden. Bei mir sind es ggf. etwas mehr als bei Dir – habe hier um mich rum ja auch meine Tastatur – noch ein iPad – ein Verstärker, der über Bluetooth streamen kann – meine Apple Watch – iPhone – Android Tablet usw usw.

Vielleicht ist es bei Dir aber auch so, dass man mehr Bluetooth Geräte hat, als man eigentlich denkt.

All diese Geräte melden sich mit einer Mac Adresse an. Eine Adresse, mit der es dann möglich sein sollte das die Geräte eine Verbindung herstellen können. Ist quasi wie eine Haus Adresse inkl. Straße, PLZ und Ort. Somit kann also klar gesagt werden – dieses Gerät hat diese Adresse. Ebenso in der Liste wird eine ID angezeigt. Diese ändert sich nicht – und mit dieser können wir auch später die Geräte zuweisen. Aber dazu später mehr.

An dieser Stelle hier kommt noch ein weiterer Punkt hinzu. Apple Geräte haben einen recht hohen Schutz von Tracking. Sollte dies bei Android auch so sein – schreibt es mir gerne in die Kommentare. Ich selbst nutze mehr Apple – darum weiß ich es nur hier.

So eine Bluetooth Mac Adresse kann jeder scannen – wie Du nun ja auch in diesem Beispiel gesehen hast. Und somit ist es quasi auch möglich zu scannen, wer beispielsweise in ein Geschäft kommt, um etwas zu kaufen. Scannt man einmal, wenn der Kunde hineingeht – und einmal wenn er herausgeht – so kann man doch recht schnell ein Profil erstellen, wie lange der Kunde sich im Geschäft aufgehalten hat.

Ebenso ist es möglich, mit mehreren Sensoren zu tracken, wie lange er in welchem Bereich des Geschäftes war, um hier weitere Werbung zu platzieren etc. Man hat hier viele Möglichkeiten.

Die Apple Geräte ändern jetzt ihre Mac Adresse alle paar Minuten, um so ein Tracking zu unterbinden. Das heißt aber leider auch, dass ein genaues Scannen hier für unseren Fall der Raumüberwachung bei Apple schwieriger ist.

Wir können sagen, dass sich jemand im Raum mit einem iPhone befindet – aber wir können nicht genau sagen, wer das ist. Weil die ID und Mac Adresse sich hier ändert.

Laut meinen Recherchen sollte dies bei Android aber nicht der Fall sein.

Einstellungspunkte:

Request scan results – Dies fragt weitere Details zu den Geräten ab. Somit bekommst Du mehr Details – aber im Test lief es nicht stabil. Daher hab ich dies nicht aktiviert. Aktivierst Du hier diese Option, so kannst Du dann – mithilfe der nachfolgenden Felder – weitere Details über die gescannten Geräte erhalten.

Known BLE mac addresses – Wenn Du ein Gerät mit fester Bluetooth Adresse hast, so kann dieses hier eingetragen werden.

Query – Hier kannst Du die IDs eintragen von Geräten. Die ID vom Geräte erhältst Du z.B. aus dem Webterminal, welches ich Dir schon gezeigt habe.

Counting

Mit Counting kann eingegrenzt werden, ob ein Gerät nun im Raum befindet oder nicht. Aber schauen wir uns das im Detail einmal an. Durch das Webterminal weiß ich, dass meine Uhr (apple:1007:11-8) und mein iPhone (apple:1005:9-24) bestimmte IDs haben. Diese IDs trage ich hier nun mit ein. Entsprechend schaut der ESP32 immer, ob diese IDs sich in der Nähe aufhalten.

Und diese Nähe kann auch eingetragen werden. Ich selbst habe bei mir im Raum gute Erfahrungen damit gemacht, dass das Gerät bei 2m oder weniger als “da” markiert wurde – und bei einem Abstand zwischen Handy und ESP von mehr als 3m wieder dies deaktivieren soll. Ebenso kannst Du eintragen, dass es als „nicht in der Nähe“ gekennzeichnet wird, wenn das Gerät eine längere Zeit keine Funkverbindung mehr aufbaut.

Filtering

An dieser Stelle können wir die Daten filtern, welche via MQTT zum ioBroker geschickt werden. Wie Du hier sehen kannst, habe ich auch hier wieder meine Apple Watch und mein iPhone eingetragen. Somit werden nur noch diese Daten verschickt – hält also zum einen den ioBroker etwas aufgeräumter – zum anderen werden weniger Daten transportiert.

Calibration und Misc

Diese Einstellungen habe ich so gelassen, wie sie sind. Du hast hier die Möglichkeit, den Sensor zu kalibrieren. Bei all meinen Geräten gab es keine Probleme – daher habe ich diese Einstellungen auch nicht geändert.

Nur die LED auf dem ESP habe ich ausgestellt.

Insgesamt waren meine Einstellungen aber recht viel ausprobieren. Immer wieder die Meter ändern und anpassen – den Standort wechseln usw.

Bis es nun perfekt für mein Büro läuft, hat es ungefähr eine Woche gebraucht.

ioBroker

Die Einstellungen im ESPresence haben wir jetzt vorgenommen. Aber wie schaut’s nun im ioBroker aus? Dazu kommen wir jetzt.

Die Daten erhalten wir über den MQTT Adapter, den wir ja schon eingerichtet haben. Hier sehen wir unter Devices die IDs der Geräte, die wir im ESPresence bereits gefiltert haben. Würden wir den Filter nicht setzen, so wäre jetzt diese Anzeige recht unübersichtlich.

Die Informationen werden als JSON Objekt übertragen. Auch hier sehen wir z. B. den RSSI Wert – oder die Distanz vom ESP32 zum Geräte selbst. Natürlich können wir über Blockly dann diese Daten auswerten.

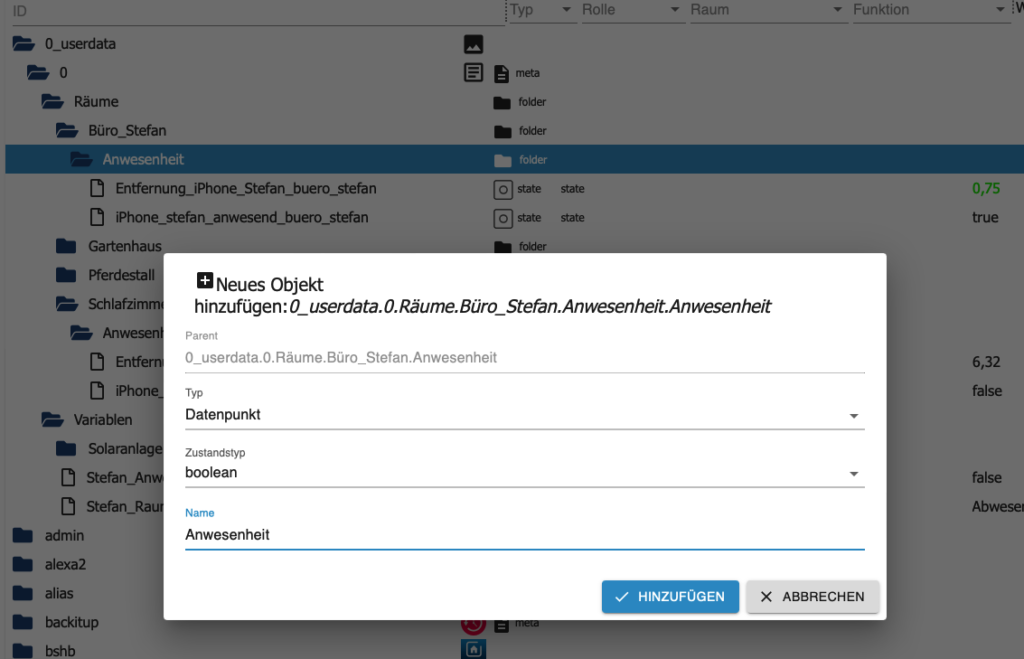

Das bringt mich auch zum nächsten Thema – das Blockly. Denn ich habe nun für jeden Raum ein Blockly erstellt, um die Anwesenheit auswerten zu können. Hierfür habe ich als Erstes einen neuen Datenpunkt erstellt, mit den folgenden Einstellungen:

Einen weiteren Datenpunkt habe ich erstellt für die Entfernung. Dieser zeigt mir die Entfernung zwischen iPhone und ESP32 an. Dies ist aber irgendwie eher dafür gedacht, um zu überprüfen, wie die Werte gerade so sind. Wenn Du aber dies nachbauen möchtest, dann erstelle einfach einen weiteren Datenpunkt – dieser sollte aber anstatt dem Boolean den Zustandstyp Number bekommen.

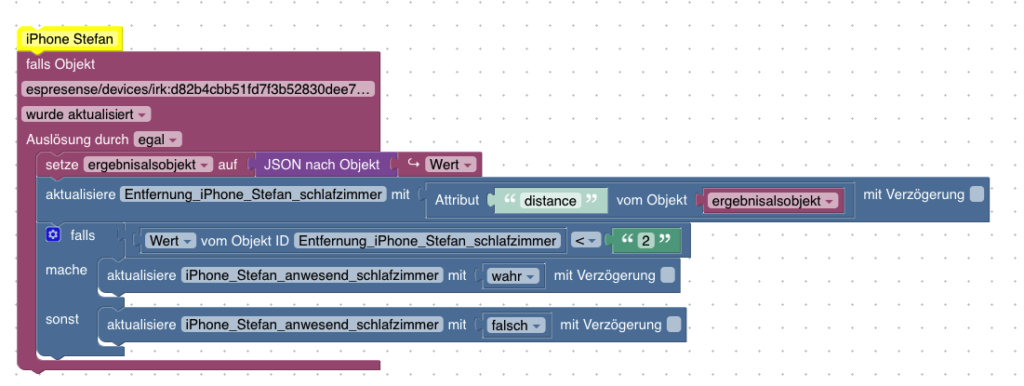

Als Letztes hier noch ein Bild vom Blockly, welches ich nutze. Kann man sicherlich auch anders und besser machen – aber funktioniert:

Links

Dieses Gehäuse habe ich mir selbst gedruckt – passt super für den ESP32: https://www.thingiverse.com/thing:3195951

Den ESP32 bestelle ich immer hier: https://amzn.to/3BbvsnR

Video
